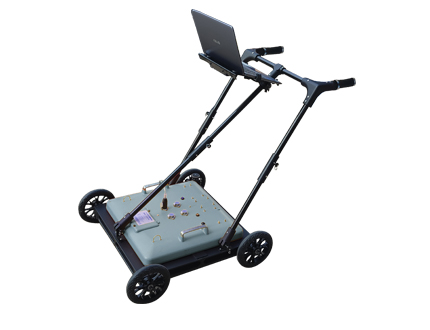

产品简介 | Product Introduction
SL-GPR系列无线探地雷达，采用软件控制的全数字化设计，是一款便携式、智能化、高性能、全数字化地质雷达。通过发射天线向地下发射高频电磁波，通过接收天线接收反射回地面的电磁波，根据接收到电磁波的波形、振幅强度和时间的变化特征推断地下介质的空间位置、结构、形态和埋藏深度。
同时，该产品也增加了如软件可调采样、无线非接触测量、 标准IEEE802.11通讯协议、GPR参数自动设定、无线数据传输、硬件及软件滤波、时变增益、软件延时等功能， 具有易于携带、操作简单、数据质量好，采集效率高等优点。
世隆科技——全国极少数具备全品类探地雷达（二维/三维/车载式/无人机载和自主巡航等）研发和生产能力的厂家
核心用途 | Main Application
工程地质勘查：地下地质隐患如河堤、坝基的管涌探测，岩溶、塌陷、地下空洞、破碎带、矿山采空区探测等的信息，蚁穴探测，解决地质分层、地质与环境评价、建筑物质量检测（检测墙体裂缝、 空洞、钢筋分布等），地基处理效果检测等
地下隐蔽物、市政管线探测：地下管线分布情况；地下人防工程探测 ，桩基工程中障碍物探测，考古应用（利用地质雷达探测古墓、古城墙、道路等遗址）
道路桥梁检测：道路或桥梁选址过程中不良地质体调查，公路工程施工阶段质量检测，公路面层、基层、垫层、 路基各层位、公路软弱层检测，结构层厚度、裂缝、路基病害检测、钢筋定位、钢绞线定位，混凝土病害检测
隧道检测：用于隧道超前预报、隧道工程质量检测(隧道初衬、支护的厚度和二次衬砌的厚度、钢筋分布和仰拱质量检测等)
SL-GPR无线探地雷达通过了国家光电子信息产品质检中心极其严苛的电磁辐射检测，并获得了相关电磁辐射CMA认证。
国家光电子信息产品质检中心十米法电波暗室电磁辐射检测现场
符合规范 | Compliance With Specifications
《公路工程物探规程》JTG/T C22-2009
《公路工程物探规程》JTG/T C22-2009
《水下工程物探规程》DB34/T 2209-2014
《公路断面探伤机结构层厚度探地雷达》JT/T 940-2014
《水电水利工程物探规程》DL/T 5010-2005
《水电水利工程物探规程》DL/T 5010-2005
《电力工程物探技术规程》DL/T 5159-2012
产品特点 | Product features

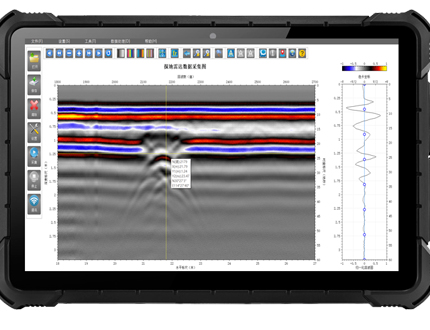

采集软件
软件特点 | Software Features
1、操作简单，上手快，可运行于Windows/Android系统/鸿蒙HarmonyOS系统等多种平台；
2、可动态调试雷达波形参数，如：时窗、信号位置、采样点数等；
3、多种触发模式:点测、距离测量、时间连续、GPS步进触发、自动巡航；
4、实时滤波、叠加去噪声、自动增益调整、数据实时存储和打印输出；
5、软件全新升级，开放式接口设计，支持二次开发

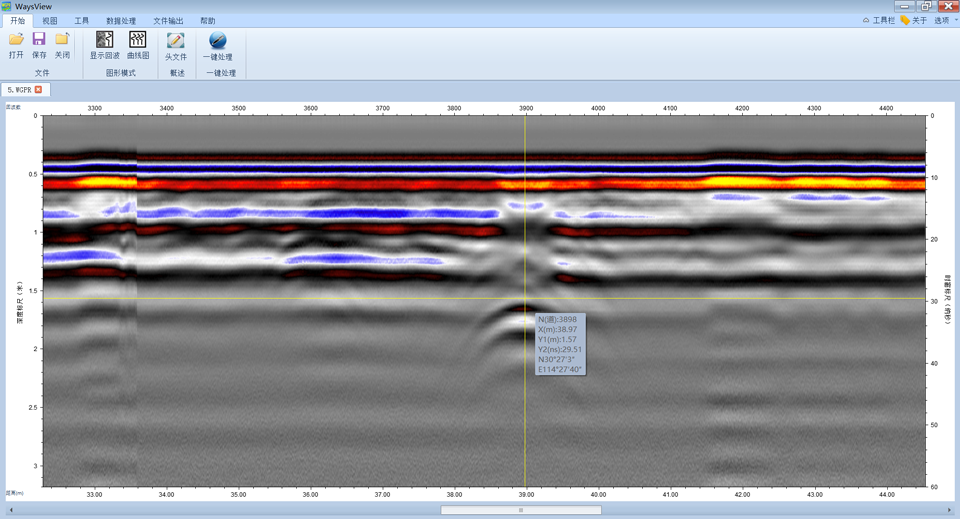

探地雷达数据处理分析系统：
SL-GPR无线探地雷达专用数据处理分析软件系统，界面简约美观，清晰度高，人机交互性好，操作简单，并提供多种个性化风格界面供使用者选择，该软件实现了诸如：信号滤波、增益调节、背景去除、Laplace滤波、层位追踪、距离归一化、数据偏移等一般地质雷达数据分析的常规处理功能，同时为了方便用户快速上手，提供数据处理的—般流程，用户可根据流程进行操作，可轻松完成数据处理，并生成处理结果，操作简单易学。
主要产品系列及雷达天线频率（天线频率可定制）：
|
天线类型 |
天线主频 |
探测深度 |
主要应用 |
|
一 体 式 屏 蔽 天 线 |
2.0GHz |
0-0.35m |
混凝土、钢筋、桥梁缺陷检测 |
|
1.6GHz |
0-0.5m |
公路面层、混凝土、钢筋、桥梁缺陷检测 |
|
|
900MHz |
0-0.8m |
||
|
600MHz |
0-1m |
工程、市政管线、隧道衬砌检测 |
|
|
400MHz |
0-5m |
||
|
200MHz |
0-10m |
浅层、工程、市政管线、环境勘查 |
|
|
100MHz |
0-30m |
浅层环境、地质、水文观察、隧道超前预报 |
|
|
非屏蔽 天线 |
100MHz |
0-30m |
|
|
50MHz |
5-50m |
性能指标 | Performance Specifications（可定制）
| 探地雷达主机 | |||
| 中心频率 | 25MHz、30MHz、50MHz、100MHz、200MHz、400MHz、600MHz、900MHz、1.6GHz、2.0GHz、2.6GHz | 信号增益方式 | 随机，线性，指数 |
| 采样频率 | 50k～285kHz可调 | 信号滤波方式: | 自适应或手动设置 |
| 时窗范围 | 0～8000ns | 扫描速度 | 步进为1，范围为1~488扫/秒区间的任意值 |
| 采样点数： | 32～32768样点/扫描，可选 | 工作温度 | -30℃～+70℃ |
| 整机功耗： | ＜6W | 储存温度 | -40℃～+80℃ |
| 最小采样间隔 | ＜2ps | 工作电压 | 12V |
| 触发方式 | 点测、距离测量、时间连续、定位步进测量、自动巡航 | 电流 | 0.5A |
| 显示方式 | 伪彩图、堆积波形图或灰度图，现场2D剖面显示或3D深度切片显示、三维图 | 无线数据传输距离 | ＞50m |
| 连续工作时间 | ≥10小时 | 通讯方式 | 无线/有线 |
| 定位功能 | 支持GPS和DMI定位 | 质量 | ≤5KG |
| 数据采集软件 | 一键匹配增益、现场自动设置参数，波速与介电常数校正、自动增益、背景消除、实时滤波、叠加去噪、分段增益、三维成像、数据存储及回放、图像处理、数据波形缩放、管径模拟、管线自动识别、GPS 设置等功能 | 数据处理软件 | 中英双语自由切换、增益、滤波、频谱分析、数据拼接、地层追踪、希尔伯特变换、偏移、道间平均、成果输出和打印等功能 |

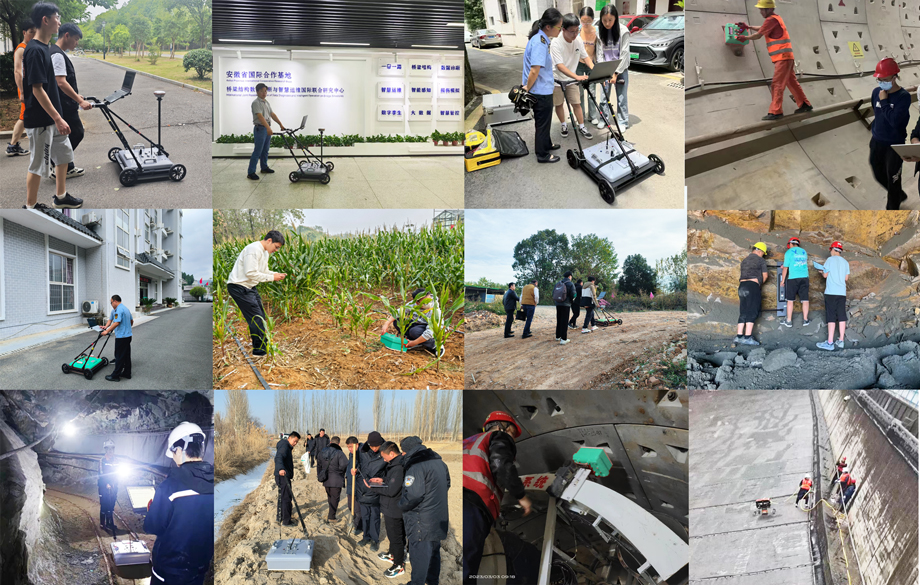

应用案例 | Application Cases
证书 | Pstent Certificate
注：我司探地雷达产品同一型号因参数配置、个性化定制不同，具体功能、价格存在较大差异，具体价格以实际配置和定制化程度而定
更多二维雷达、三维雷达、车载式雷达、无人机雷达和自主巡航探地雷达采购和定制，请咨询我司工作人员！
