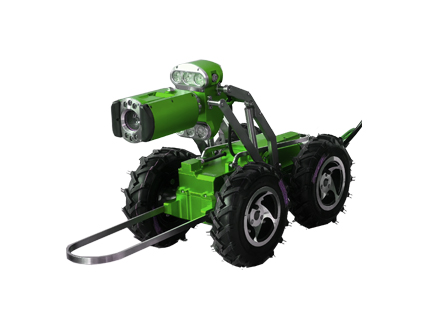

SL-200C系列数字管道检测机器人

发布时间:2021-07-13 10:20人气:

产品简介:

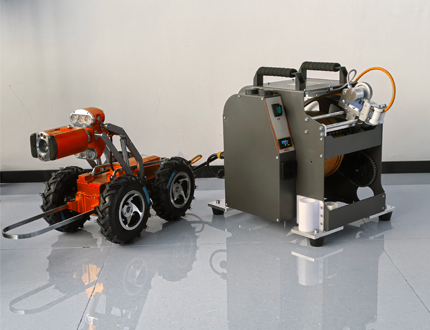

SL-200C系列是新一代管道CCTV检测机器人,由主控制器,电缆盘,爬行器及镜头四部分组成,具有智能化、网络化、操作简单、轻便、设计人性化的特点,多种配置可选,主控可采用平板、笔记本电脑或者专业工业控制器。可以满足DN150-DN3000mm的各种材质的管道的有水或无水状况检测。通过操作主控制器人机界面,可实现控制爬行器在管道内行走,并将采集到的管道内部图像通过线缆实时传输到主控制器进行实时监视、并存储视频或抓拍图像,可现场截图判读评估,一键生成符合行业标准规范的检测评估报告,是一种极其实用,操作方便,功能完善的管道检测设备



主要用途:


广泛应用于管网普查、新管验收、管道检修、养护检测、修复验收、施工监测等



使用范围:


市政排水管道、水利输水管涵、隧洞、电缆管沟、综合管廊等



产品特点:


1.数字高清,适用范围广:配制高清摄像头,监视器上视频清晰度可达到1080P;通过配制不同的零部件,适用于DN150mm-DN3000mm管径;
2.多种工作模式可选:无线/有线/蓝牙多种操控方式可选;
3.采用CANBUS总线技术,传输更稳定、检测距离更长,数字传输,画质无损;
4.驱动强劲,无极变速,电动抬升,倾斜报警:双直流电机驱动,动力强劲,爬坡能力强,前后左右无极变速,支架电动抬升,倾斜报警,避免翻车;

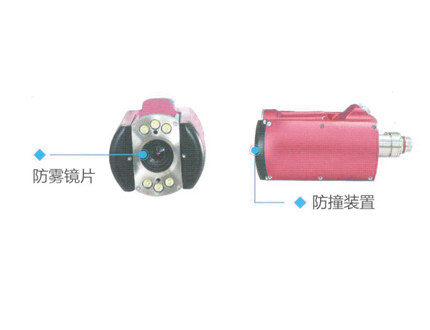

5.集成高清数字镜头及照明灯光,防水防尘:360全景镜头,LED阵列,防雾镜片IP68,可用于10米水深,工作温度-10-50℃;
6.可根据管径大小,前后视灯光可无极调整亮度,彩色后视和前视一样清晰;

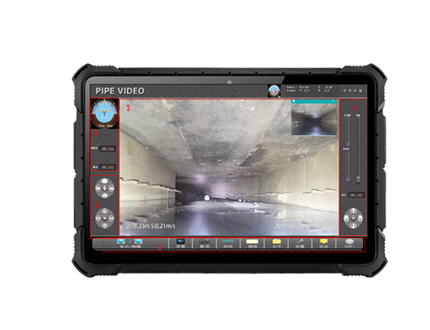

7.监视器可实时显示气压,倾角,距离,日期,时间等相关信息。通过键盘可以录入您想要编辑的字符,可以满足相关人员的调用;
8.有激光标尺可以测定缺陷大小;
9.PipeSee软件进行编辑和存档,自动生成符合行业规范的检测报告。



性能指标



爬行器
适用孔径范围 150-3000mm 单次行程长度 标配120m电缆(可定制)
轮胎数目 六轮双驱动,可原地转弯 移动速度 无级可调,最大可达32m/min
防护等级 IP68 侧向抗倾斜能力 40°
越障负载能力 45°斜坡 工作温度 -10~+50℃,,非结冰状态
负载 ≥80kg 供电模式 直流24V或交流220V
镜头旋转/复位 轴向0~360°,水平正负90°/一键自动复位 镜头灯光 前向18颗5W高亮聚光LED照明灯,4颗5W泛光LED;后向4颗5W泛光LED;所有光源光强亮度连续可调
镜头像素 ≥200万像素 升降高度 0-250mm(不含车身高度)
调焦和变倍功能 自动对焦,可手动进行调节,10倍光学变倍 控制方式 平板电脑无线控制
外形尺寸 530*248*230mm 质量 20kg


工程案例

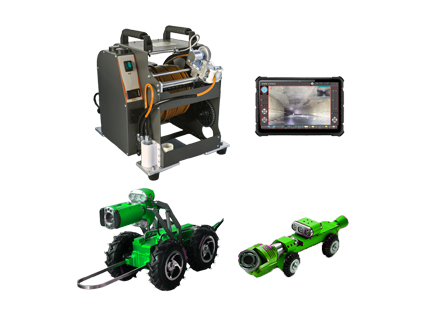

配置清



序号 品名及规格 单位 数量 备注
1 主控平板 1
2 爬行器 1
3 旋转变焦镜头 1
4 电缆盘 1 含120米电缆
5 8"轮组(4个) 1
6 6"轮组(4个) 1
7 工具箱 1 包含下井挂钩,专用吊绳、L型扳手、电源线、充气嘴、护线器等。
8 航空箱 1
9 合格证 1
10 U盘 1
