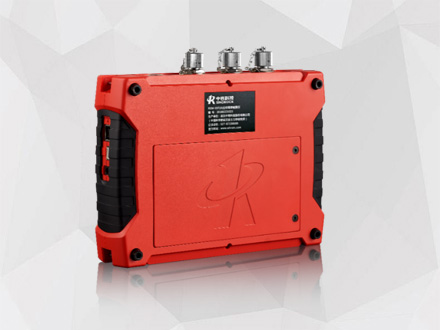

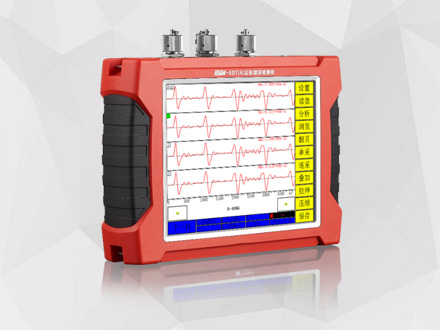

RSM-EDT(A)立柱埋深检测仪

发布时间:2020-08-21 15:52人气:


产品简介:

  RSM-EDT(A)立柱埋深检测仪是公司根据国家标准推出的一款钢质护栏立柱埋深检测设备产品。
  RSM-EDT(A)具有两个信号采集通道,可支持两个加速度传感器同时采集信号。当接入顶置式单加速度传感器时,可以完成常规立柱深度测试;当接入两个侧置式加速度传感器时,可以实现对立柱弹性波速标定测试。

产品用途:

  用于埋置于土中或混凝土中的钢质护栏立柱长度及埋深检测

符合规范:

  《钢质护栏立柱埋深冲击弹性波检测仪》(GB/T 24967-2010)
  《公路工程质量检验评定标准》(JTG F80/1-2017)
  《公路护栏钢质立柱埋深无损检测规程》(DB13/T 2728-2018)

技术特点:

  1.独创瞬时浮点放大技术,兼顾强、弱信号的不失真采集;
  2.采用自行研制的可控激振器,保证测试信号的一致性;
  3.可控激振器激振过程由仪器控制;
  4.兼容可控振源激振和人工手锤激振两种方式;
  5.可拆卸锂电池,支持座充,可另配备用电池,保障野外工作不间断;
  6.支持中英文双语操作;
  7.可实现现场多锤叠加,信号平均,实时保存分析结果;
  8.采样间隔可手动调节,信号时程曲线可任意压缩、展开;
  9.现场分析实现指数放大倍数调整;
  10.现场分析可计算立柱深度,精确到0.003m;
  11.数据可直接用U盘导出;
  12.屏幕亮度可调,适合在各种光照条件下使用;
  13.背景颜色和时程曲线颜色可调,满足客户需求

性能指标:


RSM- EDT(A)
显示方式 8.4寸真彩液晶显示屏
分辨率:800×600(背光可调)
供电模式传感器带宽 2~13000Hz
存储量 16G 电子硬盘 测试范围 0.7-13m
信号采集方式 有线 操作模式 触摸屏
主控系统 低功耗嵌入式系统
主频≥1GHz 内存:512M
通道数 2
采样间隔 0.8~1000μs 传感器 压电式加速度计
长度分辨力 0.003m 测试精度 平均测量误差优于±3%或不大于±5cm
浮点放大倍数 1~100 工作模式 单速度模式  双速度模式
记录长度 1k、2k、4k、8k、16k、32k 供电模式 可拆卸锂电池,支持座充
续航时间≥6h


A/D转换精度 24位瞬时浮点 触发电平 七档可选
系统噪声电压 <100μV 工作温度  -20~+55℃
动态范围 ≥100dB 机壳 高强度工程塑料
数据导出方式 USB 外形尺寸 255×180×60mm
频带宽度 2~70000Hz 重量 1.8kg(含锂电池)

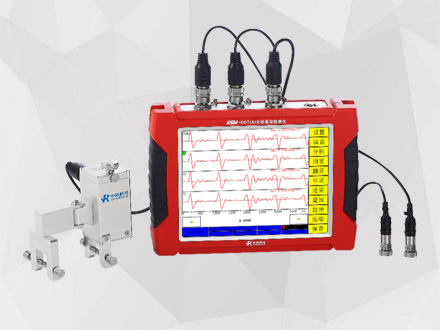

标准配置:


序号 名  称 数 量 规格型号
1 立柱埋深检测仪 1 RSM- EDT(A)
2 压电型加速度计及连接电缆 2 LC0102Tpdi 4芯 5m
3 可控激振器 1 RSM- CS1
4 可控激振器控制线(3芯插头) 1 pdi 5m
5 激振锤 1 φ15mm
6 激振锤 1 φ25mm
7 黄色手提箱 1 280A
8 U盘 1
9 触摸笔 1
10 电源充电器 1 8.4V 5A

可选配置:


序号 项   目 规  格 备  注
1 可控激振器
2 可控激振器控制线 5米
3 压电型加速度计及连接电缆 5米
4 激振锤   φ15mm 或 φ25mm
